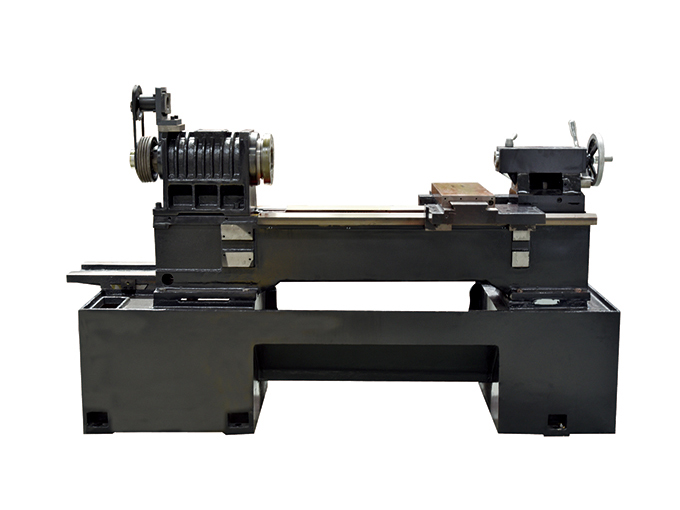

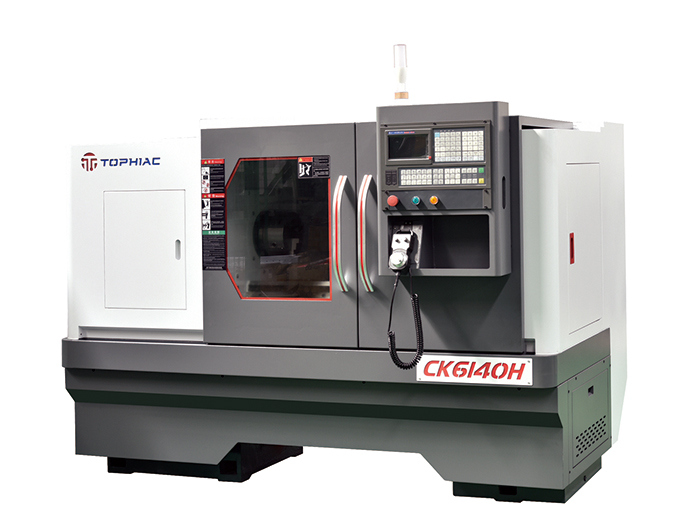

精密数控车床CK6140H
独立主轴无级变速CK6140H
特性:

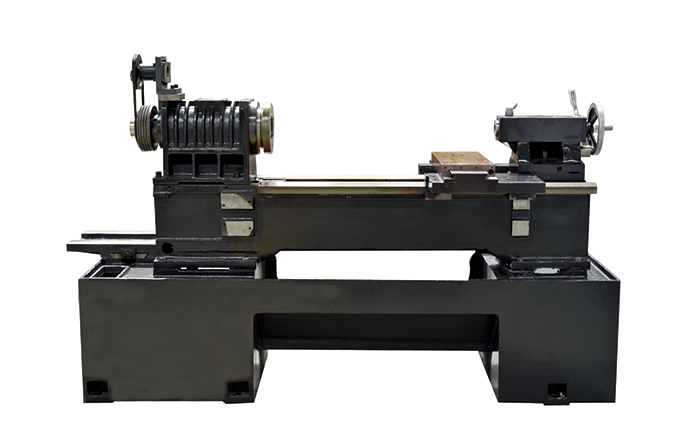

(1)该产品采用卧式平床身结构,导轨表面淬火处理后进行精密的磨削加工,精度及精度保持性较好。
(2)6136H/6140H采用整体床身结构,Z向导轨350mm,6140A:Z向导轨:335mm,分体床身,主要导轨面贴聚四氟乙稀,消除爬行,提高导轨耐磨性,精度保持性。
(3)6136H采用独立式主轴结构同时选配高精度轴承
6140H采用独立套筒式主轴结构同时选配高精度轴承,
6140A采用三挡齿轮箱结构.
(4)该产品采用全封闭式防护结构,整机刚性较好,同时加工的安全性、防水及防尘性能大大优于同类产品。
(5)该产品适用于加工各种轴类、盘类及形状复杂的中小批量零件,更适合于精度及尺寸一致性要求较高的大批量零件生产。
参数
精密数控车床CK6140H
独立主轴无级变速CK6140H
特性:
(1)该产品采用卧式平床身结构,导轨表面淬火处理后进行精密的磨削加工,精度及精度保持性较好。
(2)6136H/6140H采用整体床身结构,Z向导轨350mm,6140A:Z向导轨:335mm,分体床身,主要导轨面贴聚四氟乙稀,消除爬行,提高导轨耐磨性,精度保持性。
(3)6136H采用独立式主轴结构同时选配高精度轴承
6140H采用独立套筒式主轴结构同时选配高精度轴承,
6140A采用三挡齿轮箱结构.
(4)该产品采用全封闭式防护结构,整机刚性较好,同时加工的安全性、防水及防尘性能大大优于同类产品。
(5)该产品适用于加工各种轴类、盘类及形状复杂的中小批量零件,更适合于精度及尺寸一致性要求较高的大批量零件生产。
参数
主要技术参数 | 6136H | 6140H | 6140A | |
床身上最大回转直径 | mm | 420 | 420 | 420 |
拖板上最大回转直径 | mm | 210 | 210 | 210 |
最大加工长度 | mm | 750 | 750 | 750 |
滑板最大行程(X向) | mm | 220 | 220 | 295 |
主轴孔径 | mm | 66 | 66 | 58 |
主轴头 | A2—6/D6 | A2—6/D6 | D6 | |
主轴转速范围 | rpm | 2500 | 2500 | 60-300 250-800 800-2000 |
主轴挡位 | 无级 | 无级 | 三挡 | |
主电机功率 | kw | 5.5 | 5.5 | 5.5 |
尾座套筒锥径 | 莫氏4号 | 莫氏4号 | 莫氏4号 | |
尾座套筒直径 | mm | 60 | 60 | 60 |
尾座套筒最大行程 | mm | 120 | 120 | 120 |
定位精度 | mm | 0.015 | 0.015 | 0.015 |
重复定位精度 | mm | 0.004 | 0.004 | 0.004 |
加工椭圆度 | mm | 0.005 | 0.005 | 0.005 |
加工粗糙度 | Ra1.0 | Ra1.0 | Ra1.0 | |
刀位数 | 4 | 4 | 4 | |
输入电源 | 50HZ 380V | 50HZ 380V | 50HZ 380V | |
总功率 | kw | 8.5 | 8.5 | 8.5 |
外观尺寸 | mm | 2000*1350*1500 | 2000*1350*1500 | 1910*1240*1500 |
机床重量 | kg | 1850 | 1850 | 1850 |
一.技术特点
1.床身床脚采用树脂砂铸造,时效处理,导轨采用超 音频淬火。
2.车头箱两次时效处理,整个主轴单元热变形小,精度保持好。
3.采用三挡变频主轴结构,箱体厚实,振动、噪声、发热减小,可满足较低转速范围的强力切削,加工范围广泛。
4.全封闭钣金,防漏水,防水雾吸入。
5.可旋转式操作系统移动门,方便操作,符合人体工程学设计。内藏式集中供油系统,美观、方便、实用。
二、配置
1.广数980TB3操作系统
2.齿轮三挡变频,挡内无级调速主轴结构
3.上海好奇5.5KW主频主电机(选配北京超同步5.5KW伺服)
4.南京英沃5.5KW变频器
5.X向丝杆三点支撑
6.菱科弹性联轴器
7.上海雄联P级滚珠丝杆(选配南工艺丝杆)
8.外接手轮
9.HRB丝杆轴承
10.拖板二次精密铲刮
11.四工位常州电动刀架
12.全封闭防护
13.200三爪卡盘(选配气动或液压)
产品参数:
1.床身最大回转直径:420mm
2.拖板上最大回转直径:210mm
3.X轴最大行程:295mm
4.Z轴最大行程:750mm
5.导轨宽度:335mm
6.主轴头型号:D6
7.主轴孔径:58mm
8主轴转速:60-300,250-800,800-2000pm
9.主电机功率:5.5kw
10.尾座套筒锥孔:MT4
11.套筒最大行程:150mm
12.定位精度:0.01mm
13.重复定位精度:±0.003mm
14.加工椭圆度:0.004mm
15.加工精糙度:RA1.0
16.输入电源:50HZ 380V
17.外形尺寸:1910*1240*1500
18.机床净重:1850kg
