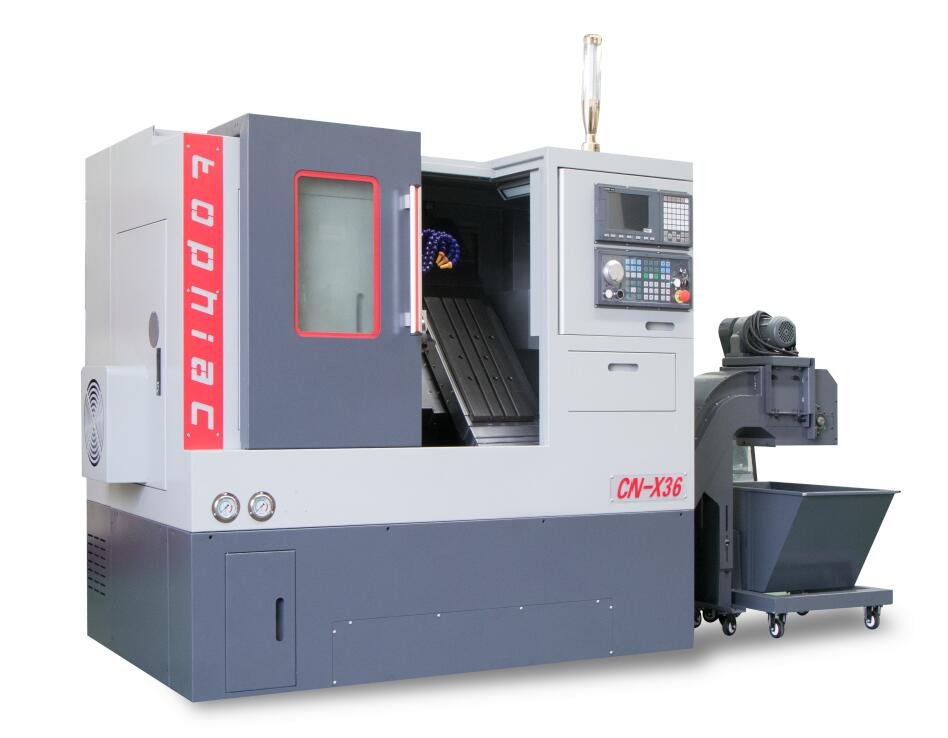

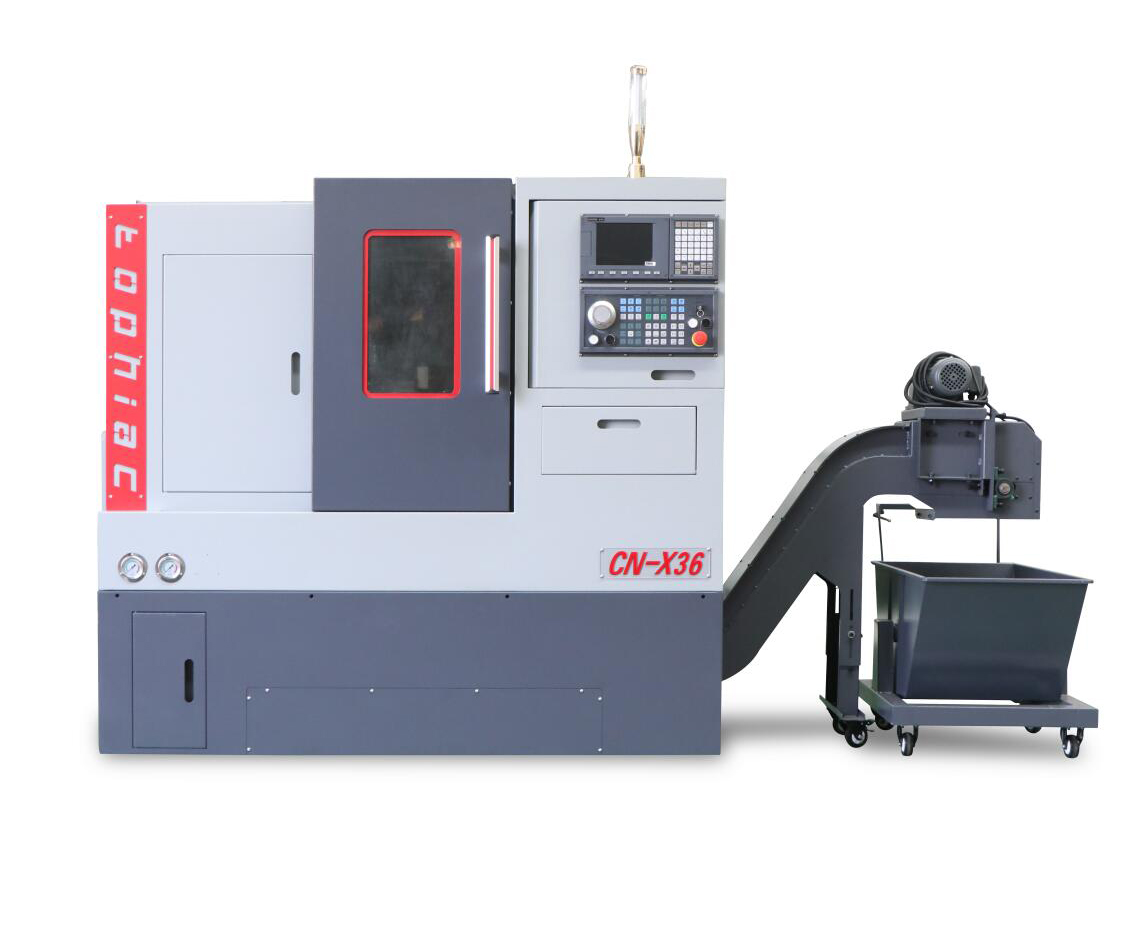

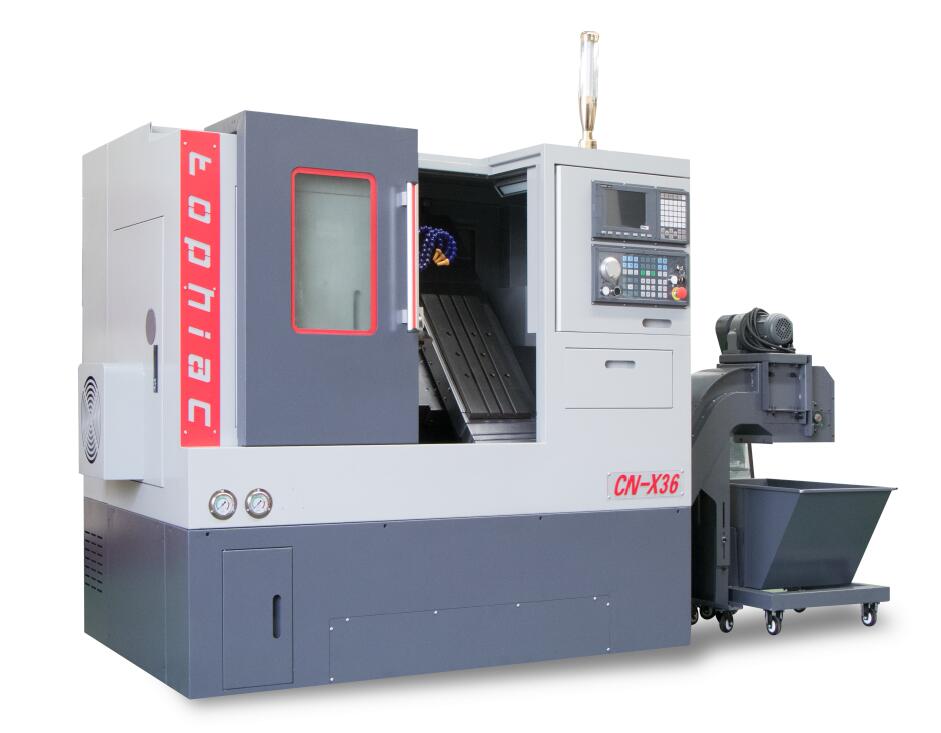

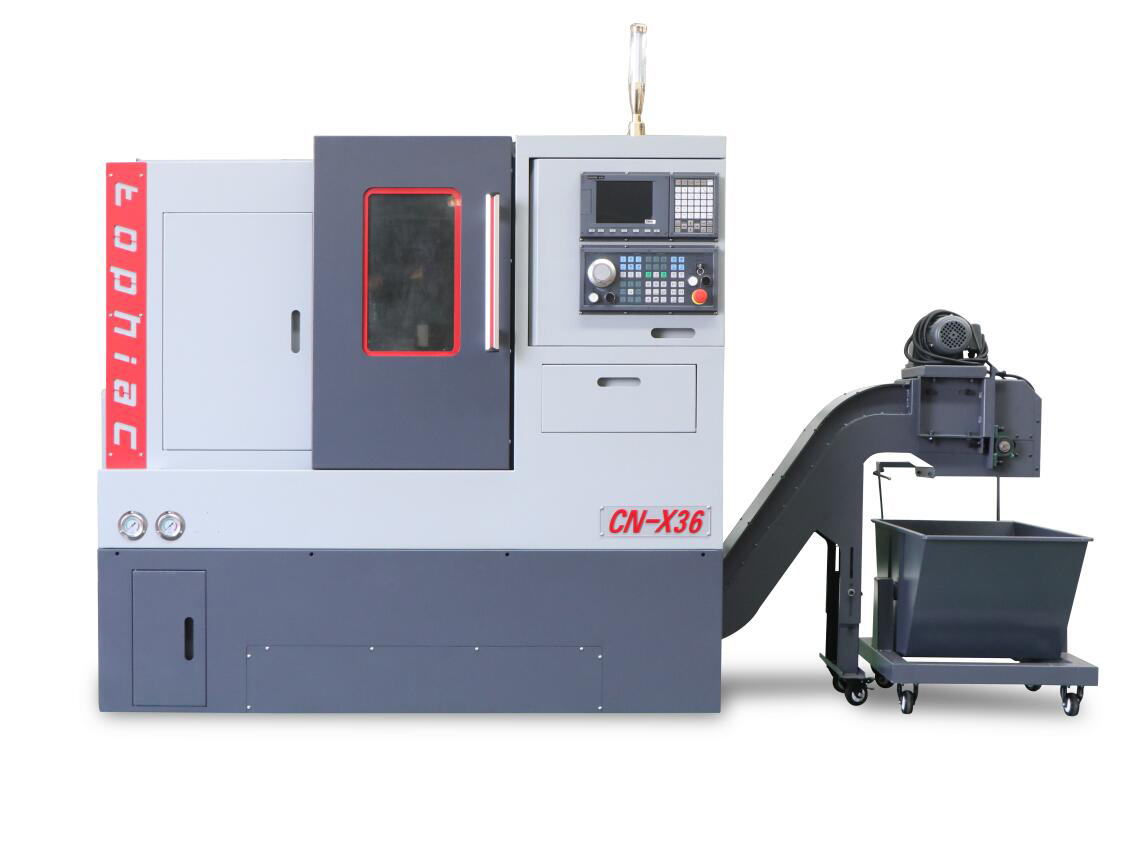

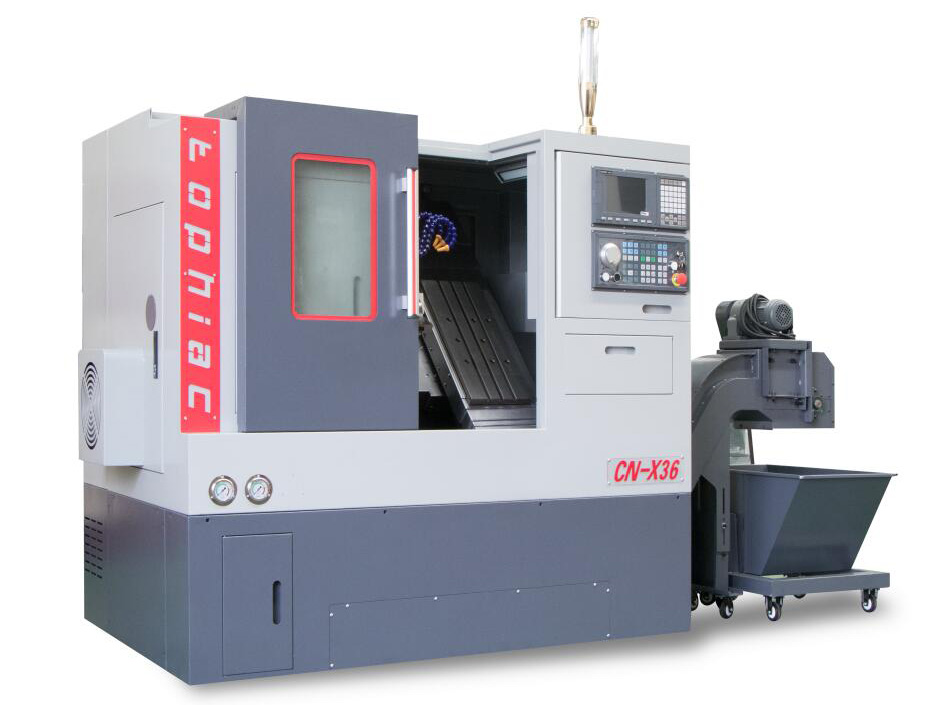

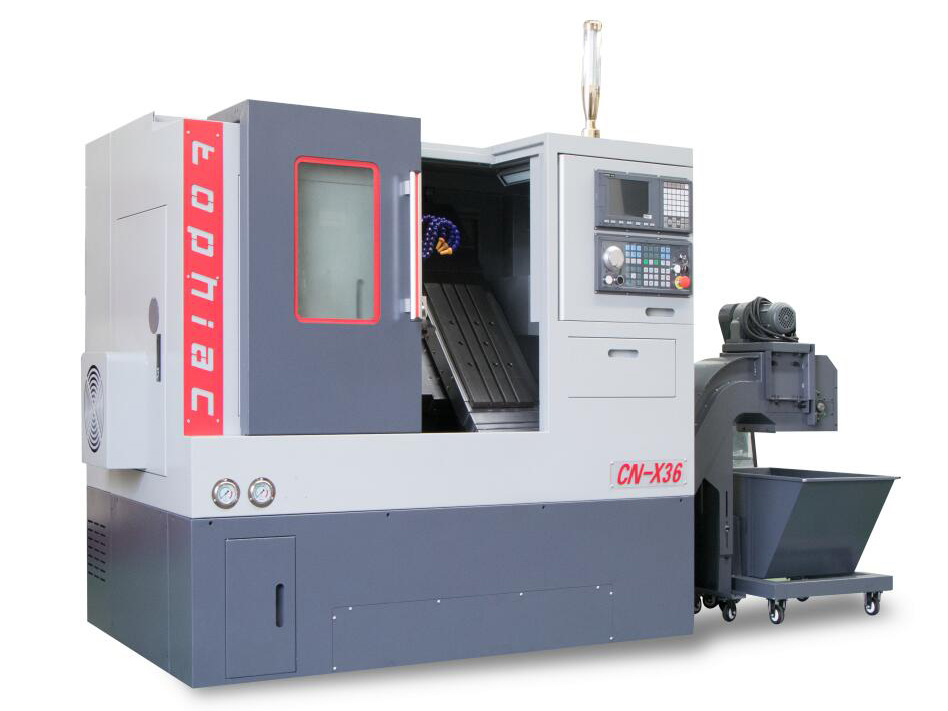

精密数控车床CN-X36
线轨斜床身数控车床CN-X36
产品概述：
1、整机采用45度倾斜式布局，床身为网状中空结构，大大提高了机床在工作中的抗弯、抗扭刚度，同时经过两次时效处理，提高了机床的稳定性，高刚性及高稳定的床身为整机的高精度提供有力保证；
2、主轴为台湾产独立主轴单元，配高精度主轴专用轴承，精度高，刚性强，转速高，热变形小；
3、进给系统全部由伺服电机直联驱动，刚性、动态特性好，高精度丝杆、线轨大大提高工作精度，可完成精密的移动及定位，配合强制集中润滑系统，使整机性能长久保持较高精度，提高机床使用寿命。
参数表:
部分 | 机型 项目 | CN-X36 |
主 要 参 数 | 床面最大上回转直径 | Φ360 |
最大加工直径 | Φ360 | |
刀架上最大加工直径 | Φ120 | |
主 轴 及 卡 盘
| 主轴头形式 | A2-4 |
主轴电机功率 | 3.7KW | |
主轴最高转速 | 6000rpm | |
主轴孔直径 | Φ46 | |
棒料通径 | Φ32 | |
进 给 部 分
| X/Z轴丝杆规格 | 2510/2510 |
X轴极限行程 | 380 | |
X轴电机扭矩 | 8.34N.M | |
X/Z轴线轨规格 | 30/30 | |
Z轴极限行程 | 270 | |
Z轴电机扭矩 | 8.34N.M | |
X、Z轴连接方式 | 直联 | |
排 刀 | 排刀 | 5把 |
中心高尺寸 | 63mm | |
外型 | 床身形式及斜度 外型尺寸（长×宽×高） | 整体式/45o 1960*1400*1700 |
重量 | 重量(约重) | 2050kg |
配置表
CN X-36 | |
数控系统 | 台湾新代 |
主轴电机 | 北京超同步3.7KW伺服电机 驱动器 |
主轴单位 | 日本原装P4精密轴承,台湾普森套筒主轴 A2-4 |
伺服系统(驱动器+电机) | 日本安川1KW |
滚珠丝杆 | THK2510/2510 |
直线导轨 | THK30/30 |
丝杆轴承 | NSK |
刀架形式 | 排刀(5把) |
液压站 | 台湾变量泵,液压电磁阀+风冷系统 |
润滑系统 | 河谷 |
油缸,卡盘 | 高速中空回转油缸 台湾佳贺卡盘 |
